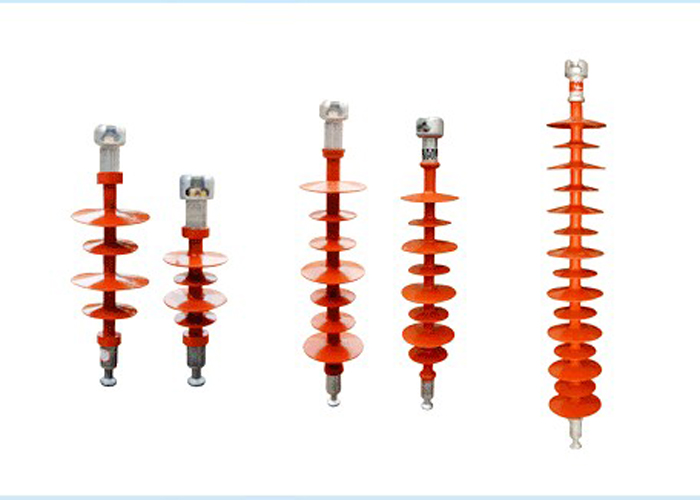

一、產品概述
復合支柱絕緣子抗彎曲性能好，防污能力強，抗沖擊能力強，防震和防脆斷性能好，體積小，重量輕，安裝方便，可免維護，不需人工清掃，與瓷具有可互換性。
二、功能特點
復合絕緣子采用了特種鋼材制造的金具，金具端頭采用迷宮式設計原理，多層保護，密封性能好，解決了絕緣子關鍵的問題----界面電氣擊穿。金具與芯棒的聯接采用電腦控制同軸恒壓壓接工藝，并配有全自動聲發射探傷檢測系統，保證了金具與芯棒的聯接的可靠性與穩定性。芯棒采用ERC高溫耐酸棒，芯棒與硅橡膠界面涂有特種偶聯劑。傘套采用了高溫高壓下一次性整體成型工藝，配合電腦監控的二段硫化工藝，延長了產品的使用壽命。
三、技術參數表
|
產品型號 |
額定電壓kv |
額定機械彎曲負荷kN |
結構高度mm |
絕緣距離mm |
最小公稱爬電距離mm |
雷電沖擊耐受電壓（峰值）kv |
工頻耐受電壓（有效值）kv |
爬電比距 |
安裝孔中心距離mm |
|
FZS-10/4 |
12 |
4 |
230 |
140 |
300 |
75 |
45 |
25 |
76 |
|
FZSW-20/6 |
24 |
6 |
330 |
230 |
650 |
125 |
65 |
25 |
76/140 |
|
FZSW-35/6 |
40.5 |
6 |
450 |
350 |
1020 |
230 |
95 |
25 |
76 |
|
FZSW-35/6 |
40.5 |
6 |
450 |
350 |
1020 |
230 |
95 |
25 |
140 |
|
FZSW-66/8 |
72.5 |
8 |
770 |
630 |
2100 |
410 |
185 |
25 |
140 |
|
FZSW-110/10 |
126 |
10 |
1230 |
1060 |
3150 |
550 |
230 |
25 |
140/225 |
|
FZSW-220/5 |
252 |
5 |
2460 |
2100 |
6300 |
1000 |
395 |
25 |
140/225 |
四、安裝注意事項
(1)絕緣子應輕拿、輕放避免與鐵件、工具等尖硬物摩摖碰撞。
(2)產品起吊時,繩結要打在端部附件上,嚴禁打在傘群或護套上,繩子必須碰及傘群與護套部分時,應在接觸部分用軟布包裹。
(3)嚴禁腳踩絕緣子傘群。
(4)不得將復合絕緣子當做放線的輔助工具,以免使其受到?jīng)_擊力或彎曲而損傷絕緣子。
(5)安裝均壓環時,應注意調整均壓環與軸線垂直安裝,對于開口型均壓環,應注意兩端開口方向一致,有利于放電和保護傘群。
