1.產品概述

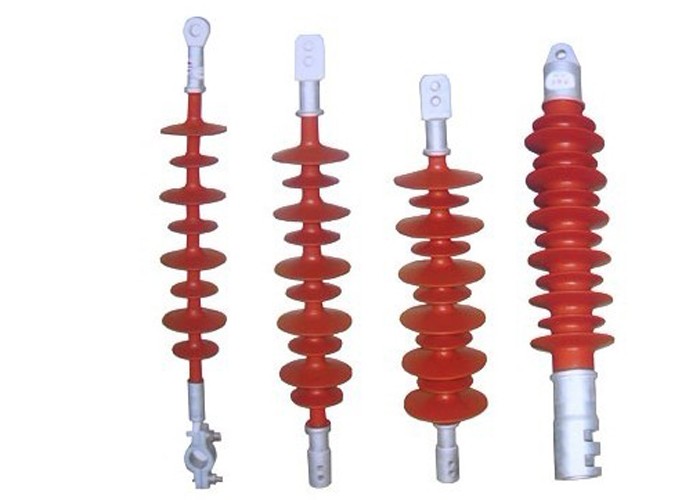

高壓線路棒形復合懸式絕緣子是由絕緣芯棒、硅棒膠傘套以及兩端的連接金具三個部分組成。絕緣芯棒是環氧樹脂玻璃纖維引拔棒的簡稱，它是復合絕緣子的骨架，起著支撐傘套、內絕緣、聯接兩端金具，以及承受機械負荷等多重作用，具有很高的抗張強度，一般可達600Mpa以上，是普通鋼材的2倍，瓷材料的5～8倍，并具有良好的介電性能和耐化學侵蝕性，還有良好的抗彎曲疲勞，抗蠕變和抗沖擊性。硅橡膠傘套主要起著保護芯棒，遮擋雨雪，增大爬電距離和產品外絕緣的作用，是以高分子聚合物硅橡膠為基體，輔以阻燃劑，抗老化劑，偶聯劑等填料經高溫高壓硫化而成，具有良好的憎水性和遷移性，以及良好的耐腐蝕，耐老化，電絕緣等性能。并且具有很高的污閃電壓和耐碎性能，電壓分布均勻，與瓷相比其在同等條件下閃絡電壓是瓷的2倍以上。重量輕（是瓷絕緣子的1/8），體積小，不易碎，拉伸強度高，運輸方便。
2.功能特點
復合絕緣子采用了特種鋼材制造的金具，金具端頭采用迷宮式設計原理，多層保護，密封性能好，解決了絕緣子關鍵的問題----界面電氣擊穿。金具與芯棒的聯接采用電腦控制同軸恒壓壓接工藝，并配有全自動聲發射探傷檢測系統，保證了金具與芯棒的聯接的可靠性與穩定性。芯棒采用ERC高溫耐酸棒，芯棒與硅橡膠界面涂有特種偶聯劑。傘套采用了高溫高壓下一次性整體成型工藝，配合電腦監控的二段硫化工藝，延長了產品的使用壽命。本產品特別適用于重污染地區，環境溫度在-40℃~+40℃之間，海拔高度不超過2000米。
3.技術參數表
